AVI，外觀檢測技術

基于視覺傳感器的智能檢測系統

在檢測系統的智能化、柔性、效率等方面

比接觸式檢測方法具有更大的優越性

廣泛應用于PCB檢測領域

AVI非常適合生產現場的在線、非接觸檢測及監控代替人眼在高速、大批量、連續自動化生產流水線上進行在線檢測，具有測量過程非接觸、迅速、方便、可視化、自動識別、結果量化、定位準確、自動化程度高等特點。

正業科技AVI-1000系列PCB外觀檢查機，檢測能力尤其出眾，適用于PCB出廠前的外觀檢查，對其缺陷、瑕疵進行檢測，自動上料，出料自動水平堆疊，自動運輸?shù)?/span>VRS工位。

PCB外觀檢測專家

√檢測精度：達50μm(2mil)線寬或線距。

√ 檢測幅面：達到 350mm x 400mm。

√ 可選擇分辨率：35μｍ、25μｍ、18μｍ、10μｍ 。

廣泛的缺陷檢測范圍

1.阻焊:積墨，污染，刮傷，漏印，曝偏，露銅。

2.字符:模糊，漏印，錯字，多印，錯色，印偏。

3. 化金板，OSP板，化銀板，化錫板。

4. PAD：刮傷，氧化，沾漆，缺口，殘銅，污染，表面不平。

5. 孔/外形：漏鉆/塞孔，漏鑼。

6. 噴錫板，白油噴錫板。

7. 單檢功能(可單獨檢焊盤/阻焊)。

8. 指定重點檢測區域或單元報廢不檢區域(手指位滲金檢測及BGA重點檢測)。

9. 其他客制化檢測功能。

檢測流程

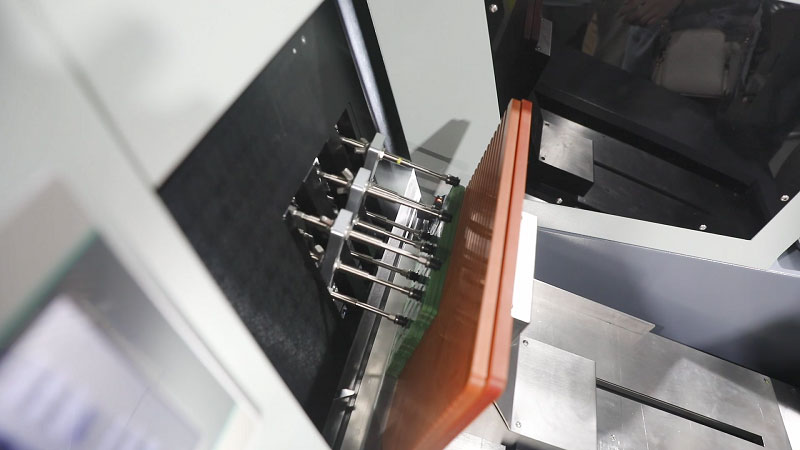

1、上料，機械自動抓取線路板

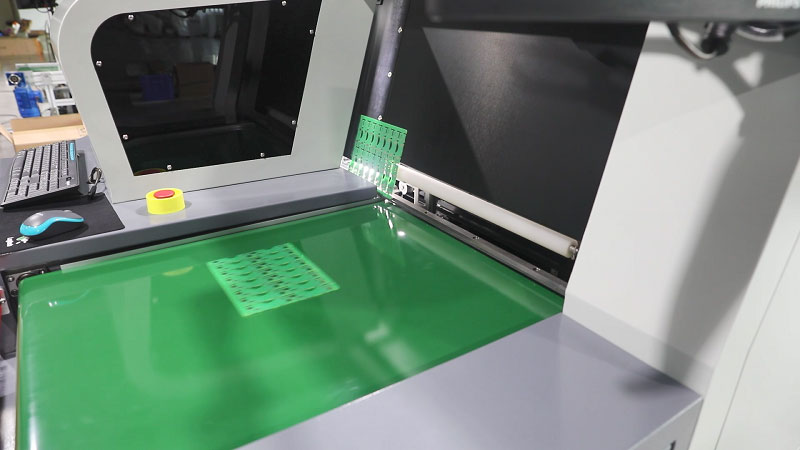

2、實時檢測，并快速完成出料

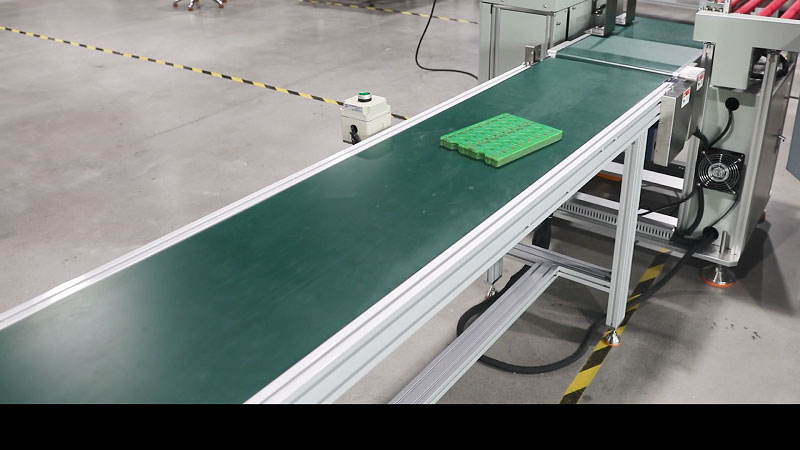

3、經傳送帶自動運輸下一個工序

產品優勢
